일반적인 코일 권선 특징과 적용 범위

원통형 코일: 저전압 vs 고전압

원통형 코일은 저전압과 고전압 유형으로 구분됩니다. 저전압 원통형 clair는 일반적으로 3상 변압기에서 630kVA 이하 용량과 1kV 이하 전압에 사용됩니다. 반면 고전압 원통형 코일은 3상 변압기에서 630kVA 이하 용량과 3–35kV 전압 등급에 적용됩니다.

저전압 코일

저전압 코일은 1개 이상의 평면 도체를 병렬로 감아 제작됩니다. 병렬 도체 수가 증가하면 층당 회전수가 감소하여 코일의 충전 계수가 저하되므로 630kVA 이상 변압기에는 포일 코일을 사용해 충전 계수를 개선합니다.

고전압 코일

고전압 코일은 원형 도체를 사용하며, 세그먼트형 원통형 코일로 제작 시 2000kVA 이하 용량과 63kV 전압에 적용 가능합니다. 원통형 코일은 간단한 감기 공정과 층간 오일 덕트를 통한 효율적인 열 방출이 특징이지만 기계적 강도가 낮아 단층 설계는 일반적으로 피합니다.

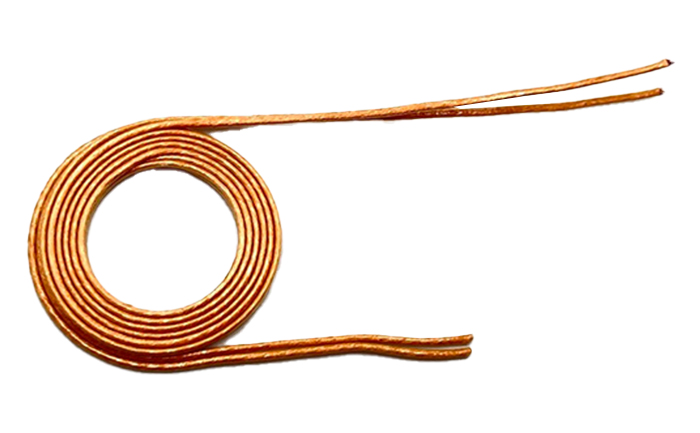

나선형 코일

나선형 코일은 800kVA 이하 용량과 35kV 이하 저전압·대전류 변압기에 사용됩니다. 이 코일은 여러 평면 도체를 나선형으로 꼬아 제작되며 단일, 이중, 사중 나선형 등 형태가 있습니다. 병렬 도체의 반지름 위치 차이로 길이가 다르므로 감기 중 도체 교체가 필수적입니다.

연속형 코일

연속형 코일은 기계적 강도와 열 성능이 우수하여 800–10,000kVA 이상 용량과 35–110kV 전압의 변압기에 널리 적용됩니다. 연속형 코일은 연속적으로 감은 팬케이크 형태의 세그먼트(30–100개)로 구성되며, 세그먼트 수는 짝수(종단 연결) 또는 4의 배수(중앙 연결)입니다. 병렬 도체(일반적으로 ≤4, 특수 경우 ≤8)는 세그먼트 간 순환 전류를 최소화하기 위해 교체됩니다.
