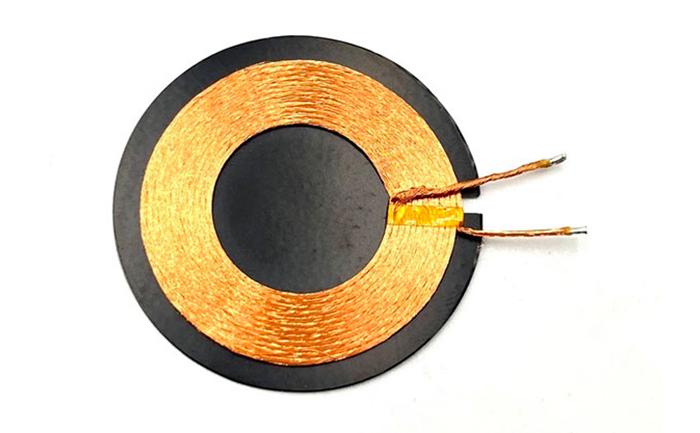

무선 충전 송신 코일

무선 충전 송신 코일은 전자기장을 통해 에너지를 수신 장치로 전달하는 무선 충전 시스템의 핵심 구성 요소입니다. 기술 원리, 구조적 특징, 재료 선택, 설계 과제 및 응용 분야를 다음과 같이 설명합니다:

1. 작동 원리

전자기 유도(Qi 표준): 송신 코일이 교류 전류를 흘려 변동 자기장을 생성하면, 수신 코일이 패러데이 법칙에 따라 유도 전류를 생성합니다.

자기 공명: 송신/수신 코일이 동일 주파수로 공명하여 중거리 충전을 가능하게 합니다(전기차 충전에 주로 적용).

2. 구조 및 설계

형태:

평면 원형/직사각형: 스마트폰, 이어폰에 사용.

3D 나선형: EV 또는 고출력 장치용.

매개변수 최적화:

권선 수: 권선 증가 시 자기장 강도 상승, 내부 저항 증가.

도선 직경: 굵은 도선은 저항 감소, 얇은 도선은 고주파 적합.

재료:

도체: 리츠선(다중 구리선)으로 피부 효과 감소.

자기 코어: 페라이트 시트로 자기장 집중.

3. 회로 통합

구동 회로: 전력 증폭기(DC→고주파 AC 변환).

제어 장치: 통신 모듈(Qi 프로토콜 협상).

4. 설계 과제

효율성: 코일 정렬 최적화, 열 관리.

비용: PCB 코일 적용으로 수공 권선 대체.

5. 응용 분야

소비자 전자제품: 스마트폰, 웨어러블 기기.

자동차: 전기차 충전 패드.

6. 미래 동향

다중 기기 동시 충전.

장거리 전송 기술 개발.

기술 발전을 통해 무선 충전은 일상과 산업에 더욱 깊이 통합될 것입니다.
