인덕터 코일 자기 링의 용도와 구분​

인덕터 코일과 자기 링은 차단, 필터링, 발진 세 가지 주요 용도로 사용됩니다.

1. 차단

저주파 회로에서는 저주파 AC와 펄스 DC를 순수 DC로 변환합니다. 정류 회로 출력단의 두 필터 커패시터 사이에 배치되어 π형 필터를 형성합니다.

고주파 회로에서는 고주파 전류가 저주파 측으로 흐르는 것을 방지합니다. 예를 들어, 구형 라디오의 고주파 차단 코일이 사용됩니다.

2. 필터링

정류된 펄스 DC가 순수 DC 회로로 유입되는 것을 차단합니다. 차단 코일(간소화 설계 시 저항으로 대체)과 커패시터(전해 커패시터 등)가 π형 필터를 구성합니다. 커패시터의 충전/방전 작용과 차단 코일의 DC 차단 특성으로 펄스 DC를 안정화합니다.

3. 발진

정류(AC→DC)의 역과정인 DC→AC 변환을 수행하는 회로를 발진기라 합니다. 파형에는 사인파, 삼각파, 트랩피즈파 등이 포함되며, 주파수는 수 Hz에서 수 GHz까지 다양합니다.

핵심 개념:

인덕턴스 정의: L=Φ/I.

인덕터 동작: DC 허용, AC 차단. 주파수가 높을수록 임피던스 증가.

인덕터 종류:

코어 인덕터: 고인덕턴스, 필터링용.

에어코어 인덕터: 저인덕턴스, 고주파용.

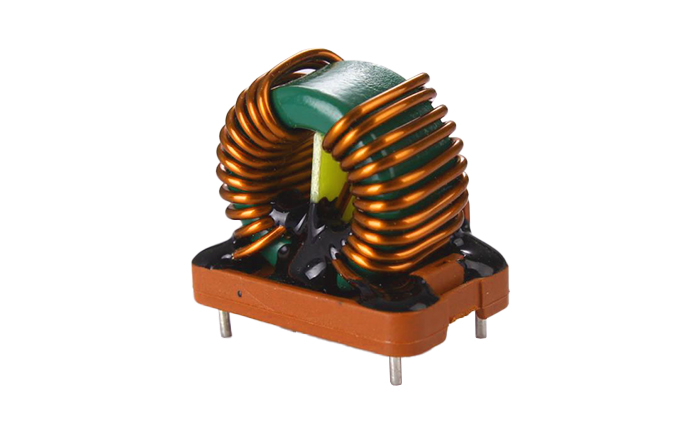

자기 링 인덕터: 소형·고효율, 전원 필터링 및 RF용.

응용 분야:

전원 공급 장치: 펄스 DC 평활화.

RF 회로: 주파수 튜닝.

신호 처리: 노이즈 필터링.
