一般的なコイル巻線の特徴と適用範囲

円筒形コイル：低電圧と高電圧

円筒形コイルは低電圧型と高電圧型に分類されます。低電圧円筒形コイルは通常、3相変圧器で630kVA以下の容量と1kV以下の電圧に使用されます。一方、高電圧円筒形コイルは3相変圧器で630kVA以下の容量と3–35kVの電圧等級に適用されます。

低電圧コイル

低電圧コイルは1本以上の平形導体を並列に巻きます。並列導体数が増えると層当たりの巻数が減り、コイルの充填率が低下するため、630kVA以上の変圧器では箔コイルを使用して充填率を改善します。

高電圧コイル

高電圧コイルは円形導体を使用し、セグメント型円筒形コイルとして製造されると2000kVA以下の容量と63kV電圧に適用可能です。円筒形コイルは単純な巻き工程と層間オイルダクトによる高効率冷却が特徴ですが、機械的強度が低いため単層設計は避けられます。

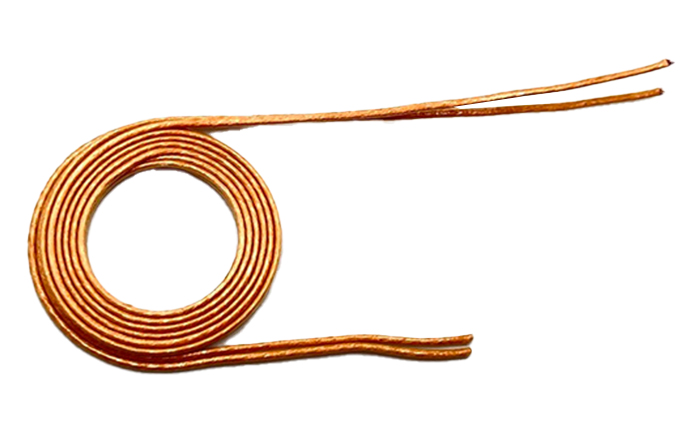

スパイラルコイル

スパイラルコイルは800kVA以下の容量と35kV以下の低電圧・大電流変圧器に使用されます。このコイルは複数の平形導体をスパイラル状にねじって巻きます。バリエーションには単一、二重、四重スパイラルがあります。並列導体の半径位置の違いによる長さ差を補正するため、巻き過程で導体の位置交換が必要です。

連続形コイル

連続形コイルは機械的強度と冷却性能に優れ、800–10,000kVA以上の容量と35–110kV電圧の変圧器で広く採用されています。複数のパンケーキ状セグメント（30–100個）を連続して巻き、セグメント数は偶数（端部出線用）または4の倍数（中央出線用）です。並列導体（通常≤4、特殊ケース≤8）はセグメント間の循環電流を抑制するため交換されます。
