ワイヤレス充電送信コイル

ワイヤレス充電送信コイルは、電磁場を介して受信デバイスに効率的に電力を伝送するワイヤレス充電システムの中核です。技術原理、構造、材料選定、課題、応用分野を以下に説明します。

1. 動作原理

電磁誘導(Qi規格): 送信コイルが交流電流を流すと変動磁界が発生し、受信コイルが誘導電流を生み出します。

磁気共鳴: 送受信コイルの共鳴周波数を同期させ、中距離充電を実現（EV向けが主流）.

2. 構造設計

形状:

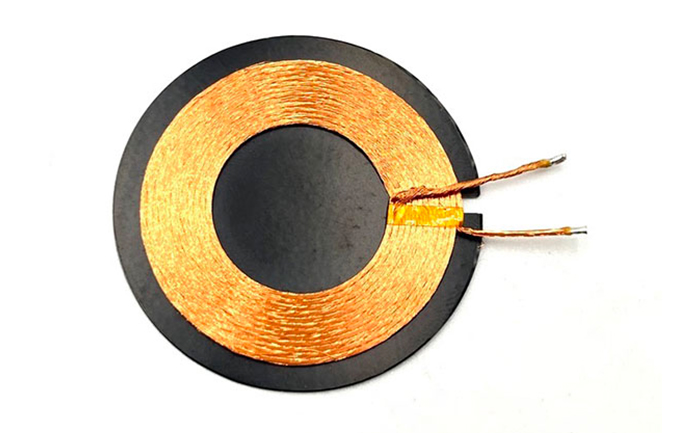

平面円形/矩形: スマートフォン向け.

3Dスパイラル: EV用大電力対応.

パラメータ最適化:

巻数: 巻き数増加で磁界強化（ただし抵抗増加）.

材料:

導体: リッツ線（集肤効果低減）.

磁気シールド: フェライトシートで磁界集中.

3. 回路統合

駆動回路: 高周波電源変換.

制御ユニット: Qiプロトコルによる通信制御.

4. 設計課題

効率化: コイル位置補正技術.

熱管理: 放熱フィンや液冷システム.

5. 応用分野

消費電子: スマートフォン、IoTデバイス.

医療機器: 植込み型デバイス充電.

6. 将来展望

コイルアレイによるマルチデバイス充電.

磁気ビーム成形技術による長距離伝送.

材料科学と技術革新により、ワイヤレス充電はさらに進化を遂げるでしょう。
