インダクタコイル磁気リングの用途と区別​

インダクタコイルとマグネティックリングは、チョーク, フィルタリング, 発振の3つの用途で使用されます。

1. チョーク

低周波回路では低周波ACを遮断し、脈動DCを純粋なDCに変換。整流回路の出力端に配置され、2つのフィルタコンデンサと共にπ型フィルタを形成。

高周波回路では、高周波電流が低周波側に流れるのを防ぐ。旧式ラジオの高周波チョークコイルが代表的。

2. フィルタリング

脈動DCが純粋DC回路に流入するのを阻止。チョーク（簡易設計時は抵抗）とコンデンサ（電解コンデンサなど）がπ型フィルタを構成。コンデンサの充放電作用とチョークのDC遮断特性でDCを安定化。

3. 発振

DCをACに変換する回路（発振器）。波形は正弦波、鋸歯状波、矩形波などで、周波数はHzからGHzまで対応。

重要な概念:

インダクタンス: L=Φ/I.

インダクタの動作: DCは通過、ACは阻害。周波数が高いほどインピーダンスが増加。

インダクタの種類:

コアインダクタ: 高インダクタンス、フィルタリング用途.

エアコアインダクタ: 低インダクタンス、高周波用途.

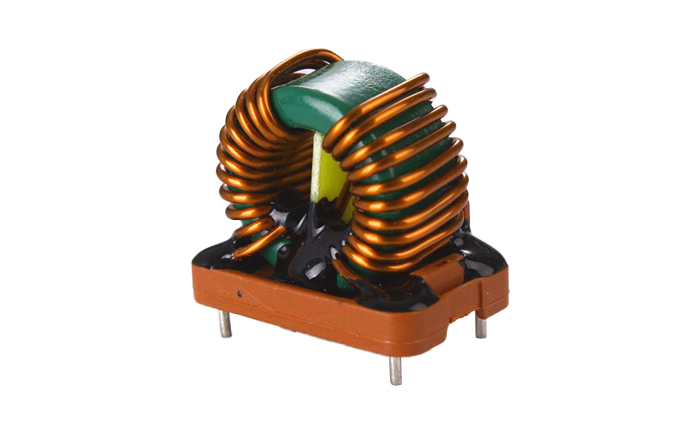

マグネティックリングインダクタ: コンパクトで高効率、電源フィルタリングに最適.

応用例:

電源装置: チョークコイルでDCを平滑化.

RF回路: 周波数調整.

信号処理: ノイズ除去.
