无线充电发射端线圈

无线充电发射端线圈是无线充电系统的核心组件之一，主要负责将电能以电磁场的形式高效传输到接收端设备。以下从技术原理、结构特点、材料选择、设计挑战及典型应用等方面展开说明：

1. 工作原理

基于电磁感应或磁共振原理：

电磁感应（Qi标准为主）：发射端线圈产生交变磁场，接收端线圈感应出电流，通过整流电路为设备充电。

磁共振：发射端与接收端线圈在相同频率下共振，实现中距离高效传输（常见于电动汽车无线充电）。

2. 线圈结构与设计

形状：

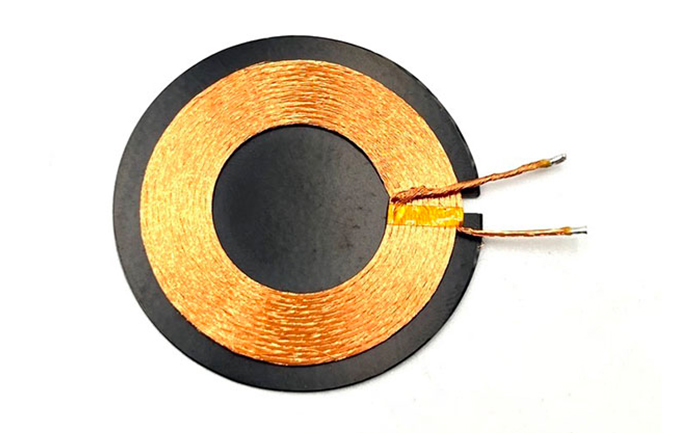

平面圆形/矩形：常见于手机、耳机等小型设备。

立体螺旋形：增大磁场覆盖范围，适用于电动汽车或大功率场景。

参数优化：

匝数：影响磁场强度（匝数多→磁场强，但内阻增大）。

线径：粗线降低电阻（减少发热），细线适合高频场景。

尺寸：与接收端匹配，确保磁耦合效率。

材料选择：

导体：利兹线（多股细铜线绞合）减少高频趋肤效应；镀银铜线提升导电性。

磁芯：铁氧体磁片增强磁场（常见于大功率发射端）。

屏蔽层：铝箔或铜带屏蔽电磁辐射，符合EMC标准。

3. 电路集成与关键组件

驱动电路

功率放大器：将直流电转换为高频交流电（典型频率100-205kHz）。

谐振电容：与线圈电感组成LC谐振电路，提升传输效率。

控制单元

通信模块：与接收端协商功率等级（如Qi协议的数字握手）。

保护电路：过压、过流、异物检测（FOD）功能。

4. 设计挑战与优化方向

效率提升

线圈对齐：通过机械结构或磁场整形技术（如铁氧体导磁片）减少偏移损耗。

动态调谐：实时调整工作频率以匹配负载变化。

散热管理：高频工作下线圈内阻发热，需通过散热片、热界面材料或液冷方案解决。

成本控制：平衡材料成本与性能，例如采用印刷线圈（PCB线圈）替代手工绕线。

5. 典型应用场景

消费电子：手机、智能手表、真无线耳机（TWS）的无线充电底座。

电动汽车：地面充电板（7-11kW）或动态无线充电道路（研发阶段）。

工业与医疗：机器人无线充电、植入式医疗设备供电。

智能家居：厨房电器（如智能水杯）、物联网设备的无线充电台。

6. 未来趋势

多设备同时充电：通过线圈阵列或磁场控制实现多设备兼容。

远距离传输：结合磁共振与波束成形技术，突破厘米级限制。

集成化设计：将线圈嵌入家具、桌面或公共基础设施（如咖啡馆桌面）。

无线充电发射端线圈的设计需综合考虑电磁学、材料科学、热管理与电路设计，其性能直接影响用户体验（如充电速度、设备兼容性）。随着技术迭代，未来无线充电将更高效地融入日常生活与工业场景。
